Un moteur Briggs & Stratton qui vacille, monte ou descend en régime sans raison apparente, ou peine dès que l’herbe devient dense, trouve souvent son origine dans un mauvais montage ou un réglage maladroit du ressort régulateur. Cette petite pièce, clé de la stabilité du moteur, agit en équilibre avec les forces centrifuges pour maîtriser le régime de fonctionnement. Sans un montage rigoureux appuyé par un schéma explicite et un réglage méthodique, le moteur ne peut tenir un régime stable, ce qui nuit à la performance et à la longévité de l’appareil.
Grâce à une méthode simple et efficace, accessible en moins d’une heure, le montage de ce ressort retrouve toute son utilité, permettant de restituer pleinement la puissance et la régularité attendues. Ce guide propose des conseils précis et structurés pour identifier correctement la pièce, choisir son point d’ancrage, vérifier l’état des leviers, et affiner le réglage pour un fonctionnement impeccable, même sous charge.
Que l’on soit bricoleur averti ou amateur curieux, ce mode d’emploi clair aide à éviter les erreurs classiques : inversion du ressort, points d’ancrage mal choisis, ou levier mal calé. Chacune de ces maladresses se traduit par un moteur qui oscille ou casse sa puissance. À la clé, une mécanique plus douce, mieux maîtrisée, et un moteur Briggs & Stratton qui fonctionne enfin comme une horloge.
- Identifier et comprendre le rôle du ressort régulateur dans la mécanique du moteur.
- Suivre un schéma détaillé des points d’ancrage pour un montage précis.
- Respecter la méthode de montage pas à pas pour éviter les erreurs courantes.
- Régler le ressort en fonction du comportement moteur sous charge et ajuster la tension à la demande.
- Effectuer une inspection rigoureuse des pièces liées : leviers, tringlerie et carburateur.
Schéma et principes fondamentaux du ressort régulateur sur moteur Briggs et Stratton
Au cœur du système de régulation, le ressort régulateur joue un rôle d’équilibre indispensable. Il agit en tirant le levier de commande des gaz pour ouvrir le papillon du carburateur, tandis que les forces centrifuges issues des masselottes internes tendent à le refermer selon la vitesse du moteur. C’est la juste tension entre ces deux forces qui définit la stabilité du régime.
La clé de compréhension réside dans les points d’ancrage du ressort. Sur le levier régulateur, plusieurs trous d’ancrage modulent la force exercée : un trou plus éloigné de l’axe entraîne une tension plus forte, donc une réponse plus vive et une montée en régime rapide. À l’inverse, un ancrage plus proche atténue cette tension, contribuant à calmer les variations et prévenir l’emballement.
Un montage inversé ou un ancrage au mauvais emplacement provoque un moteur qui « chasse » entre montées et descentes de régime ou qui refuse d’atteindre sa pleine charge. Le respect du schéma constructeur, que l’on retrouvera dans le manuel ou sur des ressources spécialisées, est donc primordial pour garantir un montage efficace et sûr.
Composants essentiels et fonctionnement mécanique

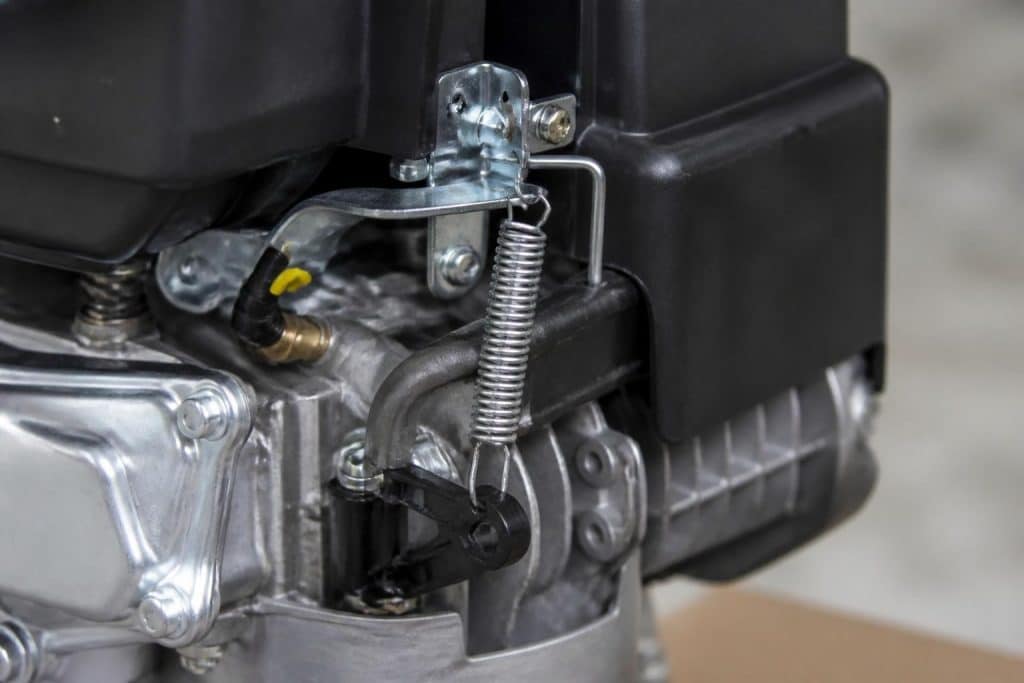

Le ressort relie deux éléments clés : le levier régulateur qui sort du carter moteur, et le levier des gaz connecté au papillon du carburateur. En régime stable, la tension du ressort équilibre la force centrifuge générée par les masselottes internes sur l’axe du régulateur.
La mécanique repose sur une synchronisation parfaite : tout jeu ou usure excessive sur l’axe du levier ou la tringlerie peut vite fausser l’équilibre et rendre le moteur instable. Vérifier visuellement l’état des pièces avant montage est donc un réflexe nécessaire.
Montage pas à pas : installer et régler le ressort régulateur sur un moteur Briggs & Stratton
Une installation correcte s’effectue moteur froid, bougie débranchée pour une sécurité maximale. Une photo préalable du montage existant ou du positionnement d’origine sert de référence en cas de doute.
Première étape, positionner la manette des gaz sur pleine accélération. Ce positionnement met la tringlerie en butée haute et facilite la mise sous tension du ressort. L’ancien ressort est ensuite retiré en notant soigneusement son sens et ses points d’ancrage. Un nettoyage des pièces assure une remise à niveau des mouvements.
Le nouveau ressort vient s’accrocher d’abord sur le levier régulateur, au trou recommandé par la notice ou à défaut au trou médian, avant d’être fixé côté levier des gaz. Le ressort doit être tendu mais sans déformation ni vrillage.
Le papillon doit pouvoir revenir librement à la position fermée sans résistance, un bon signe de tension correcte. La tringlerie est ensuite vérifiée pour détecter tout point dur ou jeu anormal.
Réglage initial et synchronisation du levier régulateur
Pour assurer l’élimination du jeu dans le système, la manette des gaz reste en pleine accélération, puis la vis de serrage du collier du levier régulateur est desserrée. L’axe est tourné dans le sens d’ouverture du papillon jusqu’en butée, puis maintenu ainsi lors du resserrage du collier. Cette opération synchronise l’axe interne et le levier externe.
Au démarrage, le moteur doit atteindre rapidement son régime stable sans oscillations. Une instabilité annonce un réglage à affiner : un ressort trop tendu provoque un régime qui oscille (« chasse »), tandis qu’un ressort trop lâche empêche d’atteindre le régime maximum.
Essais en conditions réelles et ajustements fins du ressors régulateur
Tester le réglage sous charge est une étape incontournable. Passer d’une zone à herbe fine à une zone plus dense met en lumière le comportement réel de la régulation. Le moteur doit baisser légèrement le régime sous effort, pour le reprendre immédiatement sans à-coups ni calages.
Un régime au ralenti stable, sans fluctuation ni calage, marque un réglage réussi. Toute anomalie incite à revoir la tension du ressort, le point d’ancrage, ou vérifier la tringlerie pour éliminer les points durs.
| Symptôme | Causes probables | Action recommandée |
|---|---|---|
| Régime qui oscille (“chasse”) en continu | Ressort trop tendu, prise d’air, gicleurs partiellement bouchés | Réduire la tension en choisissant un trou d’ancrage plus proche de l’axe, vérifier étanchéité durites, nettoyer carburateur |
| Pas de pleine puissance | Ressort détendu, mauvais point d’ancrage, papillon collé | Accrocher le ressort à un trou plus éloigné, vérifier lubrification et points d’ancrage, débloquer papillon |
| Calage sous charge | Ressort fatigué, régulateur désynchronisé | Remplacer ressort, réaligner levier régulateur |
| Régime instable au ralenti | Réglages carburateur incorrects, joint de cuve défectueux | Réviser réglage richesse, contrôler joints |
Outils et astuces pour un montage propre et efficace
Les bons outils facilitent l’opération : pinces à bec fin pour manipuler le ressort sans l’abîmer, tournevis adaptés pour colliers, chiffon non pelucheux, dégrippant et lunettes de sécurité sont indispensables.
Choisir un ressort d’origine ou un équivalent certifié garantit une raideur conforme et évite les approximations qui mènent au dysfonctionnement. Enfin, une inspection attentive du levier de régulateur pour détecter un jeu ou une ovalisation des trous évitera toute mésaventure de réglage.
Entretenir régulièrement le ressort régulateur pour une longévité durable
Inspecter le ressort chaque début de saison permet d’anticiper une défaillance due à la fatigue ou à la corrosion. Les spires inégales, la rouille, ou les crochets amincis sont autant de signes qui réclament le remplacement.
Une lubrification légère des axes, sans excès, préserve la souplesse du mécanisme et ralentie l’usure. Ranger la tondeuse à l’abri de l’humidité limite la corrosion néfaste aux ressorts et leviers.
Valeur ajoutée d’un carburateur propre et fonctionnel
La complémentarité entre ressort régulateur et carburateur ne doit pas être sous-estimée. Un carburateur encrassé génère inévitablement des irrégularités de régime qu’aucun réglage de ressort ne pourra compenser. Un nettoyage soigné, voire en bain à ultrasons, des gicleurs et de la cuve, améliore notablement la stabilité.
Remplacer les durites craquelées et assurer l’état parfait du filtre à air évite de fausser la réglage du papillon et l’effort sur le ressort.
Différences de montage selon les générations de moteurs Briggs et Stratton
Les moteurs classiques à régulateur mécanique (séries Classic, Sprint, Quattro) utilisent un ressort qui agit en opposition aux masselottes centrifuges. Leur montage repose sur des ancrages modulables pour ajuster précisément la tension.
Les moteurs récents équipés de systèmes électroniques (EXi, Vanguard EFI) délaissent souvent le ressort mécanique classique au profit d’une gestion électronique du régime. Le ressort se limite parfois à une simple fonction de rappel du papillon, sans plusieurs trous d’ancrage ni réglage mécanique complexe.
Il est donc crucial de ne pas confondre les deux types lors de l’intervention, sous peine de dysfonctionnement. Ce guide s’adresse principalement aux moteurs à régulateur mécanique.
Comment reconnaître un ressort régulateur usé sur un moteur Briggs & Stratton ?
Un ressort usé présente souvent des spires inégales, une corrosion visible, un allongement de sa longueur, ou des crochets amincis, ce qui compromet sa capacité à maintenir la tension nécessaire.
Quel est le délai moyen pour réaliser ce montage ?
En suivant une méthode structurée, le montage et réglage du ressort régulateur s’effectuent en moins d’une heure, à condition de disposer des outils adéquats et de bien respecter les points d’ancrage.
Peut-on utiliser un ressort universel pour ce montage ?
Il est fortement recommandé d’utiliser un ressort d’origine ou un équivalent certifié Briggs & Stratton, car un ressort universel présente souvent une raideur inadaptée qui peut fausser le réglage et engendrer des instabilités.
Comment ajuster la tension du ressort si le moteur oscille ?
Dans ce cas, il faut modifier le point d’ancrage du ressort vers un trou plus proche de l’axe pour réduire la tension. Il est également utile de vérifier l’état de la tringlerie et du carburateur.
Faut-il démonter le carburateur pour ce réglage ?
Le démontage complet du carburateur n’est pas nécessaire pour monter ou régler le ressort, sauf en cas de nettoyage ou remplacement de pièces internes, recommandé si le moteur présente des signes d’encrassement.
